產品展示

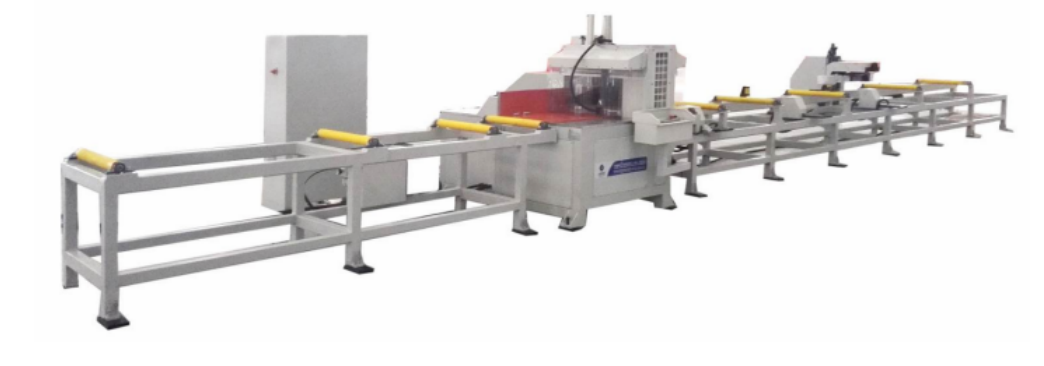

鋁型材90°數控送料切割鋸
LJJL-CNC-500
設備特點
☆本鋸床主要適用于大截面鋁型材的90°鋸切加工；
☆施耐德伺服電機驅動可調夾鉗的數控送料方式，送料精確；
☆鋸片進給采用氣液阻尼系統，平推出鋸方式，穩定可靠；
☆水平及垂直壓緊均為氣動壓緊；
☆送料架及出料架輥輪采用聚氨酯包膠輥，避免型材劃傷；
☆直線導軌副保證送料及鋸切的運動平穩及精度；
☆集中式噴霧冷卻裝置保證鋸片壽命及切割表面精度；
☆大功率吸塵裝置保證現場干凈整潔；
☆友好的觸摸屏人機界面，操作便捷；
☆SMC氣動控制元件功耗低，對系統無干擾；
技術參數
☆電源：380V 50Hz
☆氣源壓力：0.6~0.8 MPa
☆鋸切電機：5.8kW? 2800r/min
☆鋸片規格：φ500×φ30×4.4×Z120
☆鋸切截面尺寸（寬×高）：400×140mm、500×130mm、600×80mm
☆送料行程：6500 mm
☆最大送料速度：60m/min
☆切割角度誤差：±5′
☆切割型面粗糙度：Ra12.5μm
☆切割長度精度：±0.15mm
☆外形尺寸：11600╳2200╳1600mm
☆重量：3500㎏
主要元器件
☆數控系統：施耐德? ? ? ? ? ?☆ 氣動元件：SMC
☆低壓電器：西門子? ? ? ? ? ?☆ 直線導軌：HIWIN/PMI/ABBA
☆齒條：YYC? ? ? ? ? ? ? ? ☆ 鋸片：日本和源/兼房
