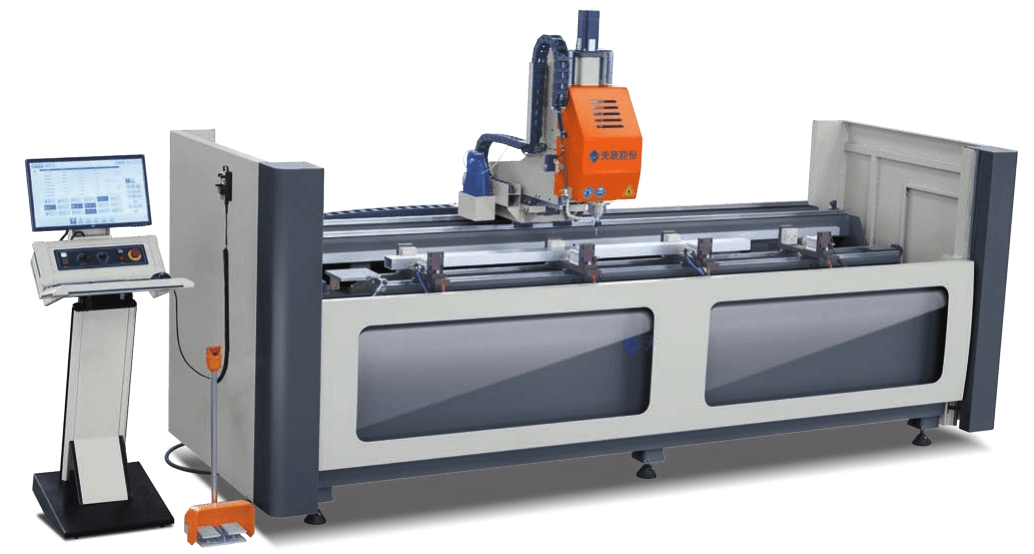

數控仿形銑床
LXF3A-CNC-2500
設備特點
☆?適用于鋁門窗型材的各類型孔、槽的銑削加工，尤其適合門鎖的加工；
☆?采用高精度直線導軌副、滾珠絲杠、齒輪齒條及進口伺服電機，保證運動平穩，具有較高的定位及加工精度，X軸通過齒輪齒條傳動，Y與Z軸通過絲杠傳動；
☆?旋轉工作臺能夠在 -90°、0°和 +90°三個位置轉換，一次夾裝可完成三個面的銑削加工；
☆?工作臺旋轉通過氣缸實現初步到位，到位后通過硬限位實現精確定位；
☆?采用PLC控制系統，智能的數控系統和簡潔直觀的人機界面使操作更加方便快捷。
技術參數
☆?電源：380V/50Hz ?????????????????????☆ 氣源：0.5～0.8MPa
☆?主軸轉速/功率：18000rpm/4.5kW
☆?整機功率：7.5kW ?????????????????????☆ 刀具夾頭：ER25-Φ8
☆?加工尺寸范圍：100×100×2500(mm) ???????????? ☆ 工作臺工作位置：-90°、0°、90°
☆?橫向行程（X軸）：2500mm ?????????????????☆ X軸運行速度：0～60m/min
☆?縱向行程（Y軸）：330mm? ? ? ? ? ? ? ? ??????☆ Y軸運行速度：0～30m/min
☆?垂直行程（Z軸）：300mm? ? ? ? ? ? ? ? ??????☆ Z軸運行速度：0～30m/min
☆?外形尺寸：4000×1600×2000(mm) ???????????? ?☆ 整機凈重：1400kg
